AMS1117-5.0v稳压芯片的使用

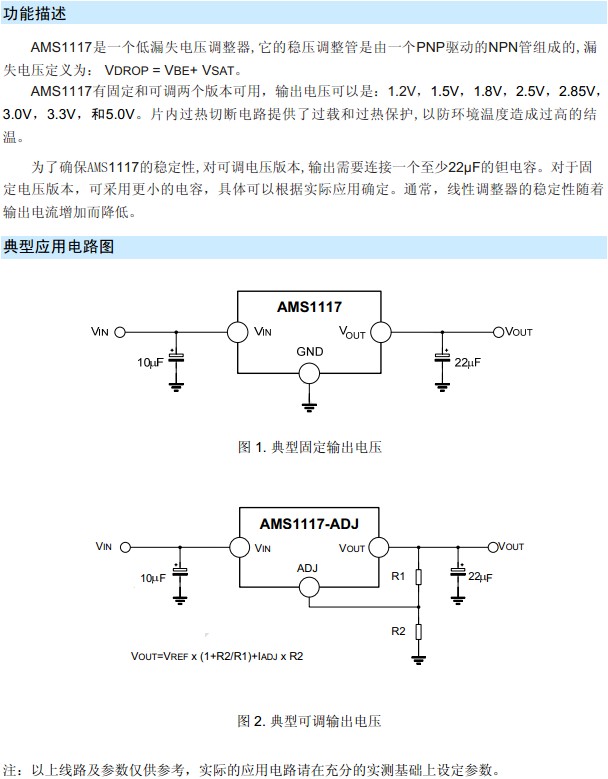

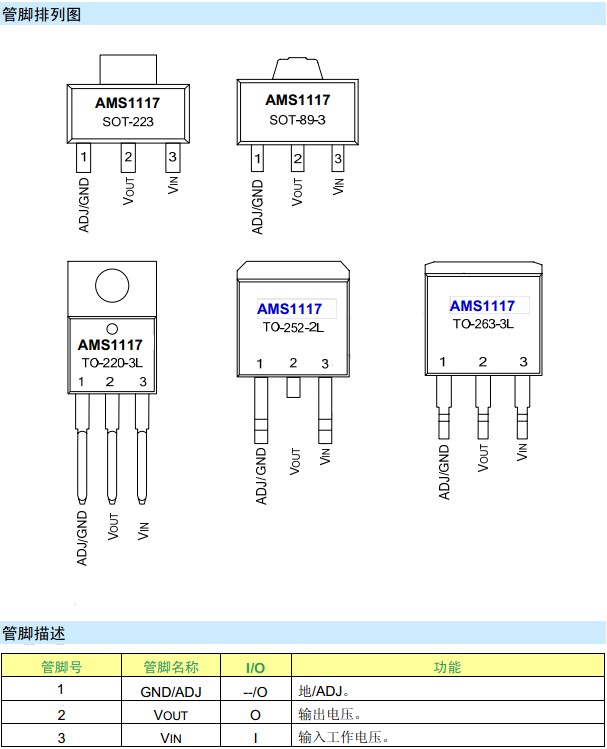

昨晚用AMS1117-5.0来做一个5v的稳压电路,发现第一次焊接之后,测试输出为5v,正常,我用的是12v的电源,然后我就又对着芯片稍微挑了点锡,然后再测稳压芯片的输出电压,12v,当时感觉怎么是12v呢,然后把电路板清理下,电路分开的多些,不至于锡丝短路什么的,然后再测,依然12v,郁闷,难道芯片坏了?于是我看了下手册,发现这个AMS1117的芯片,焊接温度最高是260°,持续时间为5s,顿时感觉肯定芯片坏了,因为我锡丝不好,太硬了,弄的是480°的恒温烙铁,而且挑锡的时候我可能接触芯片有点长了.然后换了个芯片,这次换好点的锡丝,烙铁温度调低,再次焊接,这次再测,ok,5v,看来第一个芯片果然是给我烫坏的,看来以后对这个焊接温度得注意了.附上AMS1117的一些有用信息:

更多详细的,可以参考这个链接:

http://wenku.baidu.com/view/1094374b2b160b4e767fcfd7.html

也可以下载:[download id="1"]
