【原创】AltiumDesigner导入AutoCAD文件DXF,DWG格式

最近有个朋友给了个AutoCAD的文件，需要我画个板子，结构什么的参见AutoCAD的文件，百度了下，得知protel是可以导入AutoCAD的DXF,DWG格式的文件的，那么AltiumDesigner应该也是可以的，经过一番摸索，终于搞定，下面我把过程分享下。

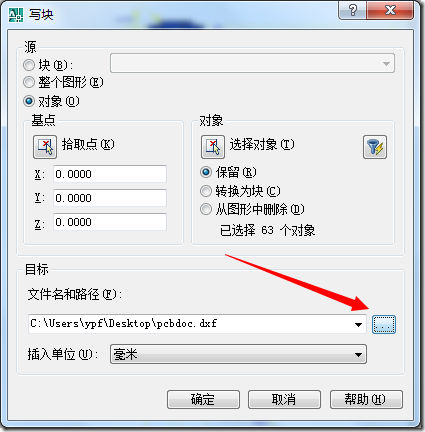

1：打开AutoCAD，截取需要画的板子的结构图，操作方法是，先鼠标圈出板子结构图，然后按键盘‘w’键，然后另存为2004的DXF格式的文件，然后再次打开，查看是否有误；

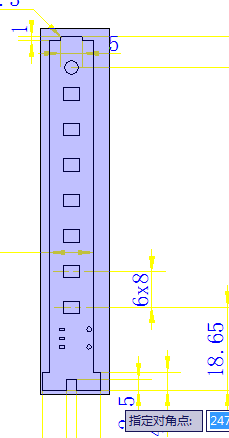

鼠标选取需要截取的范围，比如如下：

保存后，再次打开，发现如下：

2：打开AltiumDesigner，新建一个PCB，然后菜单File->Import->打开刚保存的DXF格式文件：

这个时候，我们再重新定义下板子布局即可：

选中导入进来的图形，菜单Designer->Board Shape->Define from selected objects

这样的话，就导入好了，可以根据这个板图进行布线设计了。
