当我们在AltiumDesigner里设计好原理图之后，我们希望可以把原理图转换为pcb，那么就需要设计一个pcb文件，通过AD自带的pcb向导，我们很容易便可以创建一个pcb文件，总体过程如下：
1：在Files面板的底部的New from template里选择PCB Board Wizard创建PCB；
2：PCB Board Wizard打开，首先是介绍页，点击下一步；
3：选择度量单位为英制（Imperial），注意1mil = 0.0254mm， 1000mil = 1inch， 1inch = 2.54cm；
4：选择pcb板子的轮廓，我们选择自定义：Custom；
5：在自定义板子选项界面，我们根据自己的需要，设置板子为矩形，长宽各为5000mil，取消Title Block and Scale，Legend String和Dimension Lines Corner Cutoff和Inner Cutoff复选框；
6：选择板子的层数，通常普通的板子，需要2个信号层，不需要Power Planes；
7：选择过孔样式，我们选择Through-hole components项，相邻焊盘的导线数设为One Track；
8：设置PCB的线宽，焊盘大小，导线的最下间距。

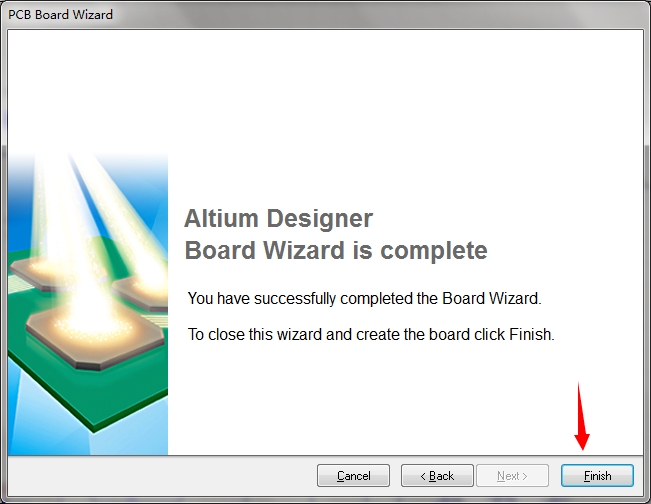

整个过程如下截图所示：
